RTK, PPK, GCP และจุดตรวจสอบ

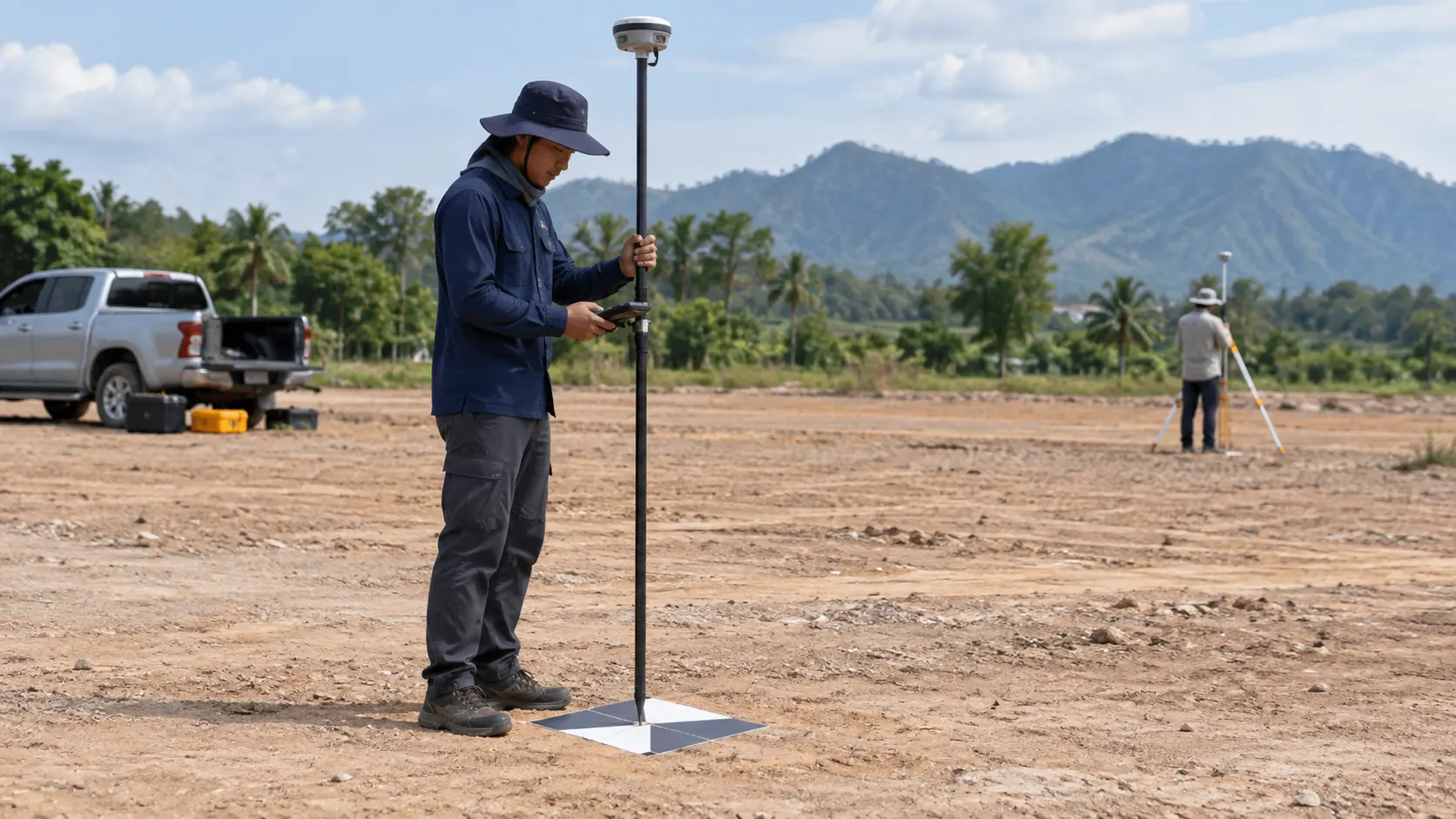

ผู้สำรวจใช้เสา GNSS วัดเป้าขาวดำที่วางบนลานดิน — ภาพประกอบแนวคิดสร้างด้วย AI

เผยแพร่ 8 กันยายน 2569 ปรับปรุง 8 กันยายน 2569 อ่านประมาณ 4 นาที · 4,228 ตัวอักษร PK-Research

ระดับ: พื้นฐาน–ประยุกต์
ก่อนเริ่ม: อ่านบทพื้นฐานของหมวดนี้ก่อน หากพบศัพท์ที่ยังไม่คุ้น
สิ่งที่ใช้: คอมพิวเตอร์สำหรับอ่านและบันทึก; ดูเครื่องมือเฉพาะในบท
เป้าหมาย: แยกการแก้ตำแหน่ง จุดควบคุม และจุดที่กันไว้ตรวจคุณภาพ

สถานะ: เนื้อหาอ้างอิงจากแหล่งที่ระบุท้ายบท; การติดตั้งและผลจริงขึ้นกับเครื่องมือและสภาพแวดล้อม

ใช้เครื่องหมายเรียนจบเพื่อบันทึกด้วยตนเอง ไม่ใช่ผลสอบหรือใบรับรอง

เลือกเส้นทางเรียน · พบปัญหาหรืออยากเสนอแนะ

แยกการช่วยสร้างแผนที่ออกจากการตรวจแผนที่

ตำแหน่งกล้องที่บันทึกได้ดีช่วยให้การประมวลผลมีข้อมูลอ้างอิง แต่แผนที่ปลายทางยังผ่านการประมาณกล้อง การสร้างผิว และการแปลงพิกัดอีกหลายขั้น การมีคำว่า RTK บนโดรนจึงไม่พอที่จะรายงานความถูกต้องของผลิตภัณฑ์

ให้คิดเป็นสามกลุ่มหลักฐาน: ตำแหน่งขณะถ่ายภาพ, จุดที่ใช้ควบคุมโมเดล และจุดที่กันไว้ตรวจผล แต่ละกลุ่มต้องมีที่มา หน่วย ระบบอ้างอิง และสถานะคุณภาพที่ตรวจย้อนกลับได้ อ่านพื้นฐานสัญญาณก่อนที่ GNSS และการนำทาง

RTK กับ PPK ต่างที่เวลาประมวลผลตำแหน่ง

RTK ใช้ข้อมูลแก้ไขจากฐานหรือเครือข่ายระหว่างทำงาน ส่วน PPK บันทึกข้อมูลแล้วประมวลผลตำแหน่งภายหลังร่วมกับข้อมูลอ้างอิงที่เข้ากัน การเลือกต้องพิจารณาการสื่อสาร ข้อมูลฐาน การบันทึก raw observations เวลา และ workflow ของอุปกรณ์ ไม่ใช่ตัดสินจากชื่อเทคโนโลยีอย่างเดียว DJI: Positioning Accuracy in Aerial Surveying

ตรวจว่าตำแหน่งที่ใช้ตรงกับเวลาลั่นชัตเตอร์อย่างไร และมีการชดเชยระยะจากเสาอากาศถึงกล้องใน workflow หรือไม่ เก็บรายงานสถานะ solution และช่วงที่คุณภาพลดลงไว้ด้วย ผลแบบ fixed ที่รายงานจากตัวรับยังไม่ครอบคลุมความผิดพลาดจากฐานผิดพิกัด การตั้งกล้อง หรือการประมวลผลภาพ

GCP ใช้ปรับ ส่วน checkpoint ใช้ตรวจอิสระ

จุดวงกลม GCP เข้าสู่การปรับโมเดล ส่วนจุดกากบาท checkpoint ถูกกันไว้แล้วนำมาเปรียบเทียบกับแผนที่ที่เสร็จแล้ว

ข้อมูล	บทบาท	หลักฐานที่ควรเก็บ
ตำแหน่งภาพ	อ้างอิงตำแหน่งกล้องในกระบวนการ	เวลา พิกัด คุณภาพ และวิธี RTK/PPK ถ้าใช้
GCP	จุดภาคพื้นมีพิกัดที่ใช้ควบคุม/ปรับ reconstruction	วิธีรังวัด พิกัด จุดกลางเป้า และภาพที่ทำเครื่องหมาย
Checkpoint	จุดภาคพื้นที่ไม่ใช้ปรับ reconstruction นั้น	วิธีรังวัดและค่าคลาดเคลื่อนหลังประมวลผล

จุดที่ใช้เป็น GCP แล้วมี residual ต่ำ บอกความสอดคล้องกับข้อมูลที่ใช้ปรับโมเดล ไม่ใช่ผลตรวจอิสระ คู่มือ WebODM Ground Control Points ระบุว่า checkpoints ถูกกันออกจาก reconstruction และใช้วัดคุณภาพเมื่อได้ผลลัพธ์แล้ว

หากนำ checkpoint ไปช่วยเลือกหรือปรับโมเดลหลายรอบ จุดเหล่านั้นเริ่มมีบทบาทในการพัฒนา ต้องบันทึกการใช้และกันจุดตรวจสุดท้ายแยกไว้เมื่อต้องประเมินอย่างอิสระ

เลือกจุดและรังวัดให้ตามรอยได้

เป้าต้องมองเห็นและระบุจุดเดียวกันได้ในหลายภาพ เลือกพื้นมั่นคง ลายตัดกันชัด ไม่ถูกใบไม้หรือรถบัง และไม่ใช้เงาเป็นจุดอ้างอิง กระจายจุดให้ครอบคลุมพื้นที่และความต่างระดับที่ต้องการตรวจ ไม่กระจุกอยู่ใกล้จุดขึ้นบินเพียงด้านเดียว WebODM: GCP Practices

ไม่มีจำนวน GCP หรือ checkpoint สากลที่ใช้ได้กับทุกงาน จำนวนและการกระจายต้องมาจากขนาด/รูปทรงพื้นที่ ภูมิประเทศ วิธีวางกล้อง ความถูกต้องที่ต้องการ และเกณฑ์งานที่ตกลงไว้ ตัวเลขในตัวอย่างบทนี้มีไว้ให้ฝึกจัดข้อมูล ไม่ใช่ข้อกำหนดรับรองงานสำรวจ

สร้างทะเบียนจุดอย่างน้อยให้มี id, role, x, y, z, horizontal_crs, height_reference, method, quality, photo_note ระบุความสูงเสาหรือวิธีลดค่าถึงพื้นตามการรังวัด อย่าเติมค่า Z เป็นศูนย์เพื่อแสร้งว่ามีระดับที่ไม่เคยวัด หากเครื่องมือกำหนดรูปแบบข้อมูลไว้ ให้ตรวจว่ารองรับจุดไม่มีความสูงอย่างไรและใช้ได้กับงานหรือไม่

ตัวอย่างตรวจระยะโดยแยกแนวราบกับแนวดิ่ง

สมมติ checkpoint ที่ไม่ใช้ปรับมีค่ารังวัด E=500.00, N=1000.00, Z=10.00 เมตร ในระบบท้องถิ่นสำหรับแบบฝึก ผลจากโมเดลอ่านได้ 500.03, 999.96, 10.08 เมตร

ΔE = 500.03 − 500.00 = +0.03 m
ΔN = 999.96 − 1000.00 = −0.04 m
ระยะผิดแนวราบ = √(0.03² + (−0.04)²) = 0.05 m
ΔZ = 10.08 − 10.00 = +0.08 m

จุดนี้มีระยะผิดแนวราบ 5 เซนติเมตร และผิวโมเดลสูงกว่าค่าอ้างอิง 8 เซนติเมตร ยังสรุปเป็นความถูกต้องของทั้งงานไม่ได้จากจุดเดียว และค่ารังวัดอ้างอิงเองมีความไม่แน่นอน ต้องรายงานวิธีวัดและการกระจายจุดด้วย ดูการคำนวณหลายจุดใน บทตรวจความถูกต้อง

แบบฝึกบนคอมพิวเตอร์: แยกทะเบียนและคำนวณจุดตรวจ

สร้างตารางหกจุดสมมติ ตั้ง G1–G3 เป็น control และ C1–C3 เป็น checkpoint วาดตำแหน่งให้กระจายบนกรอบพื้นที่สมมติ จำนวนนี้ใช้ฝึกบทบาทเท่านั้น
ทำสำเนารายการ control สำหรับขั้นปรับโมเดล และเก็บรายการ checkpoint แยกไว้ เขียนกติกาว่าการประมวลผลใดใช้จุดใด
ใส่ค่าอ้างอิง C1 ตามตัวอย่าง และกำหนด C2=600,1000,10, C3=500,1100,11 เมตรในระบบท้องถิ่นเดียวกัน
ใส่ผลโมเดล C1=500.03,999.96,10.08, C2=600,1000.06,9.98, C3=499.92,1100.06,11.04 แล้วคำนวณ ΔE, ΔN, ระยะผิดแนวราบ และ ΔZ ในชีต
ระบุชื่อรายงานว่า “ผลสังเคราะห์สำหรับฝึกคำนวณ” พร้อมเขียนเหตุผลว่า residual ของ G1–G3 ไม่ได้เป็นคำตอบของการตรวจ C1–C3

ผลที่ควรได้: ระยะผิดแนวราบ C1–C3 เท่ากับ 0.05, 0.06 และ 0.10 เมตร ส่วน ΔZ เท่ากับ +0.08, −0.02 และ +0.04 เมตรตามลำดับ แฟ้ม control กับ checkpoint ไม่ปะปน และไม่มีการนำผลสังเคราะห์ไปอ้างเป็นคุณภาพอุปกรณ์จริง

บรรณานุกรมและขอบเขต

DJI Enterprise. The Basics of Positioning Accuracy in Aerial Surveying. คำอธิบายผู้ผลิต
WebODM contributors. Ground Control Points. คู่มือ GCP และ checkpoints
Sampath, A., Shrestha, M., While, M., & Scholl, V. M. (2023). Guidelines for Calibration of Uncrewed Aircraft Systems Imagery. USGS Open-File Report 2023–1033. DOI

ตรวจเอกสาร 8 กันยายน 2569 ใช้บทความผู้ผลิตอธิบายกลไก RTK/PPK ไม่ใช้แทนผลเปรียบเทียบอิสระหรือรับรองความถูกต้อง ตัวอย่างนี้ไม่กำหนดจำนวนจุดตามมาตรฐานสำรวจ เรียนต่อ สร้างแผนที่แรกด้วย WebODM
