ภาพหลายใบกลายเป็นแผนที่ได้อย่างไร

ความลึกมาจากการมองจุดเดียวกันต่างตำแหน่ง

ภาพถ่ายหนึ่งใบแสดงทิศทางจากกล้องไปยังวัตถุ แต่ไม่ได้บอกระยะของทุกพิกเซลโดยตรง เมื่อกล้องย้ายตำแหน่ง จุดบนวัตถุเดียวกันจะปรากฏในตำแหน่งภาพที่ต่างกัน การเปลี่ยนตำแหน่งนี้เรียก parallax และเป็นข้อมูลสำคัญในการประมาณความลึก

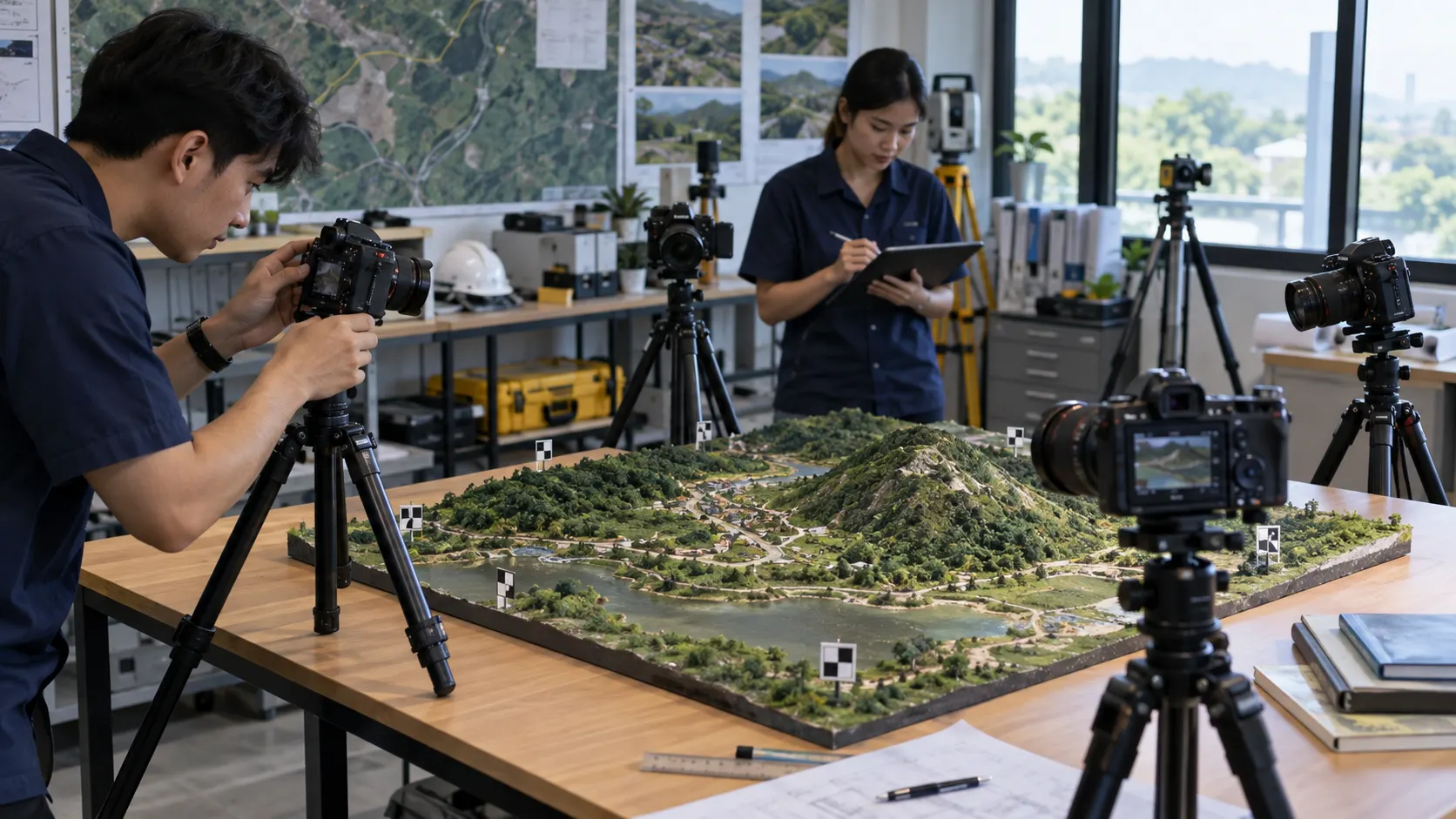

Photogrammetry คือการวัดจากภาพ ส่วน Structure from Motion หรือ SfM เป็นวิธีประมาณตำแหน่งและทิศกล้องร่วมกับรูปทรงฉากจากภาพหลายใบที่เชื่อมโยงกัน การหมุนกล้องอยู่กับที่อาจเพิ่มมุมมอง แต่ไม่ได้ให้ฐานระยะสำหรับความลึกเหมือนการย้ายกล้อง ดูหลักการเลือกคู่ภาพใน OpenSfM: Incremental Reconstruction

จากภาพต้นฉบับสู่รูปทรงและแผนที่

1. อ่านภาพและแบบจำลองกล้อง ตรวจขนาดภาพ ทางยาวโฟกัส และข้อมูลที่มีใน EXIF แบบจำลองต้องอธิบายการฉายภาพและความบิดเบี้ยวของเลนส์ได้
2. หาจุดเด่นและจับคู่ เช่น มุมลายบนพื้นถนนที่เห็นซ้ำหลายภาพ แล้วคัดคู่ที่ไม่สอดคล้องกับเรขาคณิตออก จุดที่ติดตามข้ามภาพเรียก tie point
3. ประมาณกล้องและจุดสามมิติ ใช้การ triangulation ร่วมกับตำแหน่งกล้อง และปรับค่าร่วมกันด้วย bundle adjustment เพื่อลดความต่างเมื่อฉายจุดกลับไปที่ภาพ
4. เพิ่มรายละเอียดพื้นผิว ใช้การเทียบภาพหลายมุมเพื่อประมาณความลึกหนาแน่นขึ้น แล้วสร้างกลุ่มจุดหรือผิวตามความสามารถของ engine
5. ผูกกับพิกัดและสร้างผลลัพธ์ ใช้ตำแหน่งกล้องหรือจุดควบคุมตาม workflow จากนั้นสร้าง orthomosaic, mesh หรือ DEM

ลำดับนี้เป็นภาพรวม บาง engine รวมการผูกพิกัดอยู่ในขั้นปรับกล้อง ไม่จำเป็นต้องรอขั้นสุดท้าย OpenSfM ใช้การเพิ่มภาพเข้า reconstruction ทีละภาพและปรับค่าร่วมเป็นระยะ จึงไม่ควรเข้าใจว่าโปรแกรมเพียงนำภาพมาแปะต่อกัน เอกสารอัลกอริทึม OpenSfM

จุดที่ตรงกันไม่จำเป็นต้องเป็นจุดที่ถูกต้อง

Tie point ได้จากการจับคู่ลักษณะในภาพ ส่วน GCP มีพิกัดภาคพื้นอ้างอิงที่นำมาใช้ควบคุมโมเดล จุดทั้งสองตอบคนละหน้าที่ หลังคาที่มีแผ่นลายเหมือนกันอาจจับคู่ผิดจุดได้ และใบไม้ที่ปลิวอาจไม่ใช่ฉากคงที่ แม้จะมีจุดจำนวนมากก็ยังต้องตรวจการกระจายและความเชื่อมโยงของภาพ

ค่า reprojection error วัดความสอดคล้องกับภาพในหน่วยพิกเซล ไม่ใช่ระยะผิดบนพื้นโลกโดยตรง จึงต้องดูผลตรวจภาคพื้นแยกต่างหาก งานของ USGS เน้นการเก็บข้อมูล การปรับเทียบ และคุณภาพ tie point/GCP ร่วมกัน แทนการพิจารณาความละเอียดภาพเพียงอย่างเดียว USGS calibration

ตัวอย่างหาเหตุที่แผนที่แยกเป็นสองก้อน

สถานการณ์สมมติ: ภาพ 60 ใบแบ่งเป็นแนวบินตะวันตก 30 ใบกับตะวันออก 30 ใบ แต่บริเวณกลางเป็นสระน้ำที่สะท้อนท้องฟ้า โปรแกรมจัดกล้องได้ภายในแต่ละฝั่ง ขณะที่การเชื่อมสองฝั่งอ่อนหรือขาด

เริ่มจากตรวจภาพที่ควรเชื่อมแนว ดูว่ามีพื้นผิวคงที่ร่วมกันจริงหรือไม่ จากนั้นตรวจภาพตกหล่น แสง และพิกัดภาพ การเพิ่มจำนวนจุดในขั้น dense reconstruction ไม่ได้สร้างคู่ภาพเชื่อมกลางที่ไม่มีอยู่ หากต้องเก็บข้อมูลใหม่ ต้องออกแบบแนวให้มีพื้นที่คงที่ร่วมกันตามขอบสระและตรวจความปลอดภัยของภารกิจ

RGB photogrammetry กับ LiDAR เลือกอย่างไร

ประเด็น	ภาพ RGB หลายมุม	LiDAR
หลักฐานพื้นฐาน	ตำแหน่งลักษณะเดียวกันในภาพ	ระยะจากการส่งและรับแสงเลเซอร์ ร่วมกับตำแหน่ง/ทิศเซนเซอร์
สิ่งที่ต้องมี	ภาพคม แสงเหมาะ และฉากที่จับคู่ได้	การปรับเทียบ การนำทาง และสัญญาณสะท้อนที่ใช้งานได้
ใต้พืชพรรณ	ประมาณได้เฉพาะสิ่งที่มองเห็นจากภาพ	อาจมีจุดพื้นดินผ่านช่องว่างของพุ่ม แต่ไม่รับประกันทุกพื้นที่
สีจริง	มีจากภาพ RGB	อาจต้องใช้กล้องเพิ่มเติมหากต้องการสี

USGS อธิบายการใช้เวลาเดินทางของพัลส์เลเซอร์เพื่อคำนวณระยะใน Mapping the River with Lasers การได้ไฟล์ point cloud เหมือนกันจึงไม่ได้แปลว่าสองวิธีมีหลักฐานหรือข้อจำกัดเหมือนกัน

แบบฝึกบนคอมพิวเตอร์: ตามหาจุดเชื่อมภาพ

1. เลือกภาพสามใบที่ซ้อนทับกันจากชุด aerial ที่มีสิทธิ์ใช้งาน เช่น ชุดที่ระบุใน บทสร้างแผนที่แรก เปิดภาพข้างกันโดยไม่แก้ต้นฉบับ
2. หาเป้าหมายคงที่ห้าจุด เช่น มุมทางเดินหรือจุดตัดเส้นบนพื้น หลีกเลี่ยงเงา ยอดต้นไม้ และรถที่อาจเคลื่อนที่
3. ทำตาราง จุด, ภาพ A, ภาพ B, ภาพ C, มั่นใจ/ไม่แน่ใจ บันทึกพิกเซลโดยประมาณหรือภาพตัดสำหรับการสังเกตแยกไว้
4. ลองตัดภาพ B ออกจากความคิด แล้วพิจารณาว่า A กับ C ยังเห็นจุดร่วมกันพอหรือไม่ อธิบายบทบาทของภาพเชื่อม
5. เขียนแผนแก้ข้อมูลหนึ่งย่อหน้า โดยแยก “ตรวจไฟล์เดิมได้” กับ “ต้องเก็บภาพเพิ่ม”

ผลที่ควรได้: ตารางห้าจุดที่ตามรอยกลับไปยังภาพได้ พร้อมอย่างน้อยหนึ่งจุดที่ปฏิเสธและเหตุผล แบบฝึกนี้ฝึกการมองหลักฐาน ไม่ใช่การ triangulate เพื่อรับรองพิกัดจริง

บรรณานุกรมและขอบเขต

• OpenSfM contributors. Incremental Reconstruction Algorithm. เอกสารผู้พัฒนา
• Sampath, A., Shrestha, M., While, M., & Scholl, V. M. (2023). Guidelines for Calibration of Uncrewed Aircraft Systems Imagery. USGS Open-File Report 2023–1033. DOI
• Anderson, B., & Erwin, S. (2019). Mapping the River with Lasers. USGS

ตรวจแหล่งอ้างอิง 8 กันยายน 2569 แผนภาพเป็นแบบจำลองอธิบายหลักการ ไม่ใช่ผล reconstruction ที่ทดสอบแล้ว เรียนต่อ วางแผนบินเก็บภาพสำรวจ
