เก็บแบบที่แก้ไขได้
CAD source เก็บ feature และ constraint ส่วน STEP ใช้แลกเปลี่ยน geometry และ STL เก็บผิวแบบสามเหลี่ยม การมี STL อย่างเดียวจึงไม่เท่ากับมีประวัติการออกแบบครบ

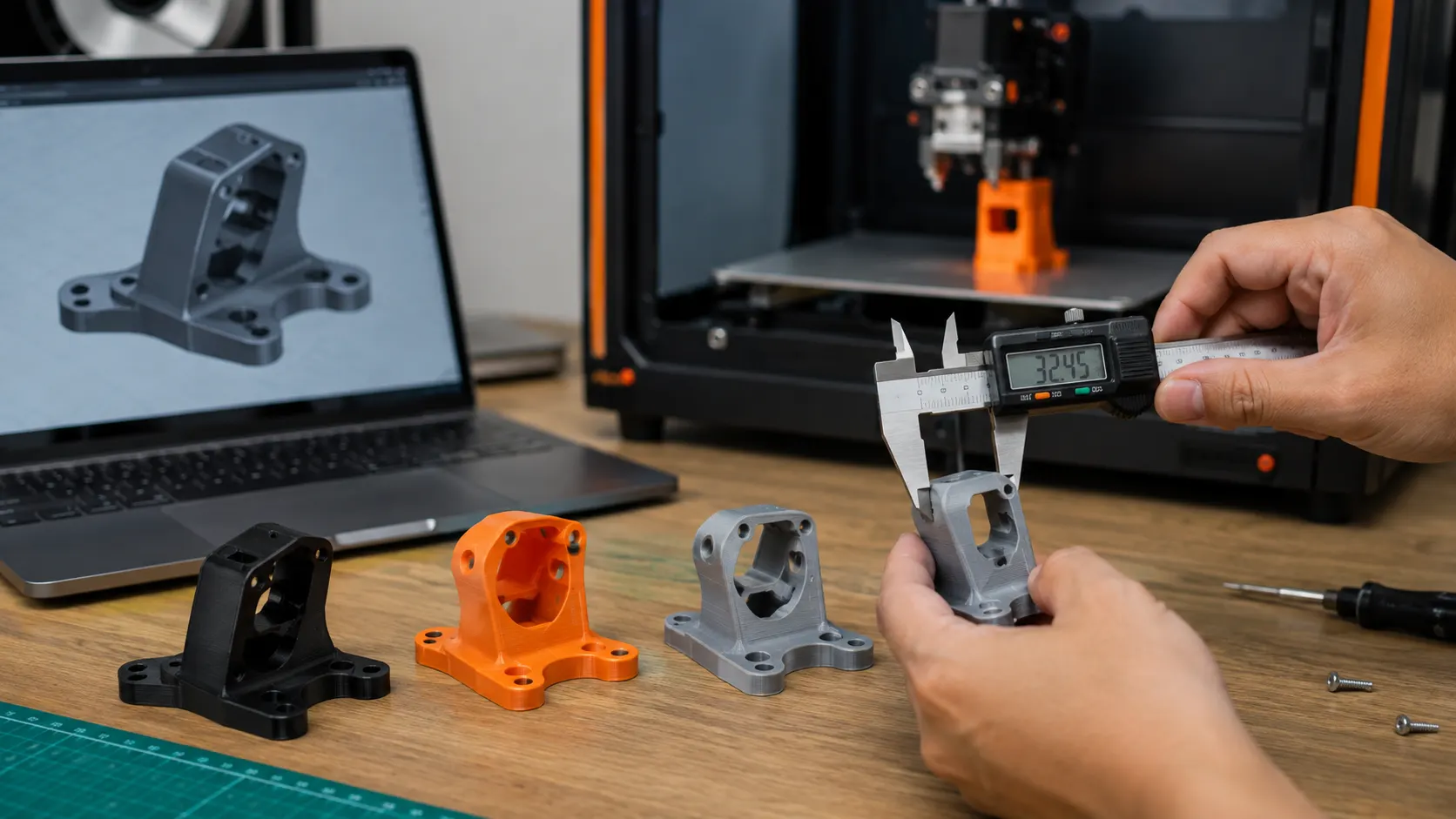

เริ่มชิ้นงานขายึดกล้องโดยกำหนดความหนา ระยะรู และเส้นผ่านศูนย์กลางรูเป็นพารามิเตอร์ ใช้ constraint ให้ sketch สื่อเจตนา เช่น รูเท่ากัน สมมาตร หรือระยะห่างคงที่ แทนการวางด้วยสายตา
ตรวจความพอดีก่อน export
ตรวจระยะหัวสกรู น็อต connector สายกล้อง และพื้นที่ถอดประกอบ ชิ้นงานไม่ชนกันใน CAD ยังไม่ได้หมายความว่าประกอบได้สะดวก ต้องคิดลำดับการประกอบด้วย ระบุหน่วย mm หรือหน่วยที่ใช้ในทั้ง CAD และ slicer
จากแบบไปสู่แนวพิมพ์
| ตัวแปร | สิ่งที่ควรอ่านจาก preview |
|---|---|
| Orientation | support และทิศทางชั้น |
| Wall/perimeter | ผนังรอบชิ้นงานและบริเวณรู |
| Infill | โครงสร้างภายในและวัสดุประมาณ |
| Layer height | ความละเอียดแนวดิ่งและเวลา |
| Printer/material profile | ขนาดเครื่อง nozzle และค่าที่เกี่ยวกับวัสดุ |
เปลี่ยนครั้งละตัวแปรแล้วบันทึกเวลาและมวลวัสดุที่ slicer ประมาณ อย่าใช้ infill เปอร์เซ็นต์เดียวตัดสินความแข็งแรง เพราะผนัง ทิศชั้น อุณหภูมิ และการยึดเกาะระหว่างชั้นมีบทบาทด้วย
ทางเลือกซอฟต์แวร์
FreeCAD และ OpenSCAD ใช้ได้ทั้ง Windows/Linux; PrusaSlicer ใช้เรียน preview โดยไม่ต้องต่อเครื่องพิมพ์ Onshape ใช้ผ่าน browser แต่ Free เปิด documents และจำกัด non-commercial ส่วน Fusion เป็นทางเลือกบน Windows โดยมีเงื่อนไข Personal/Trial แยกกัน
สิ่งที่ส่งต่อให้ผู้ผลิต
เก็บ CAD source, STEP, STL/3MF, มิติสำคัญ, วัสดุ, profile และเวอร์ชัน การทดสอบรับแรงและสภาพแวดล้อมของชิ้นงานจริงต้องแยกจากผล preview บนคอมพิวเตอร์
อ่านต่อและแหล่งอ้างอิง
- เอกสารตั้งต้น: DTI, PPT สอน BOI การเขียน CAD และ 3D Printing
- FreeCAD
- PrusaSlicer
- Onshape plans
- Fusion Personal conditions
เนื้อหานี้เรียบเรียงจากเอกสารที่ DTI เอื้อเฟื้อและแหล่งอ้างอิงข้างต้น ตัวอย่างตัวเลขเป็นกรณีเพื่อการเรียนรู้ อ่านกิตติกรรมประกาศและที่มาของเนื้อหา
